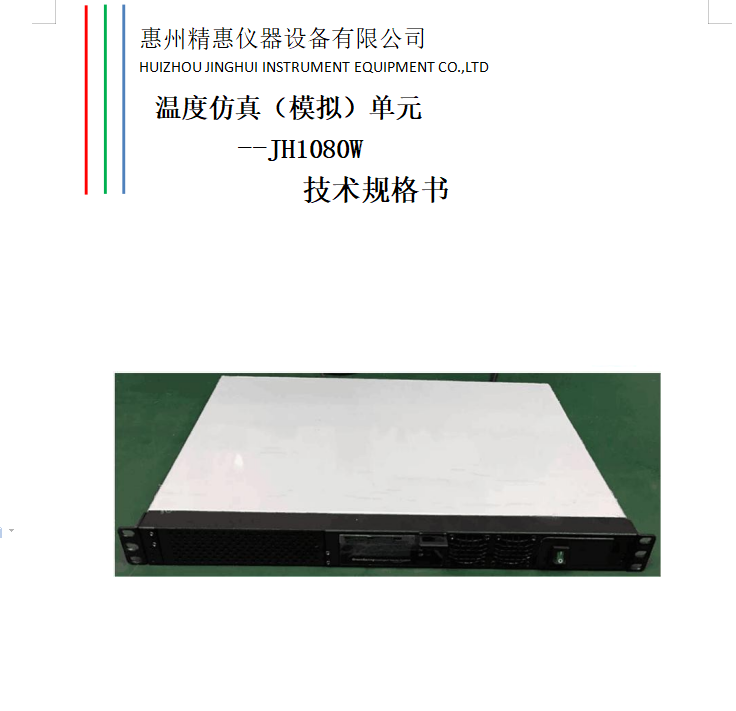

參考外形圖

一、概述：

溫度仿真（模擬）單元主要測試產品的溫度檢測功能，根據溫度傳感器在不同溫度中的阻值變化，上位機通過轉換不同阻值，實現溫度的變化的模擬，與被測試產品通過溫度模擬單元輸出端讀取的溫度值做對比，以對比的結果判斷產品好壞；

二、供電要求

1. 支持輸入電壓范圍：5.0V~5.5V，建議輸入5.3V。

2. 每塊板耗電電流最大1.2A。

三、輸出電阻

1. 最小可設定電阻為1Ω，步進精度為1Ω。

2. 最大可設定電阻為3500000Ω。

3. 輸出電阻精度：當設定1-4R時，輸出精度達到10%以內；當設定5-10R時，輸出達到2%以內，當設定10-20R時，輸出精度達到1%以內；當設定大于20R時，輸出達到0.5%以內。

四、通信接口

1. 采用RS485通信

2. 通信波特率為9600bps。

五、產品框架圖

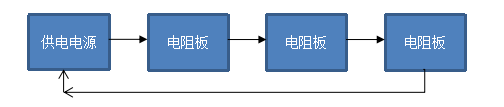

1.原理框架

系統采樣級聯電阻板的形式，通過通訊線連接到下一塊電阻板，緊接著電阻板通過通訊線把控制信號連接到上位機。

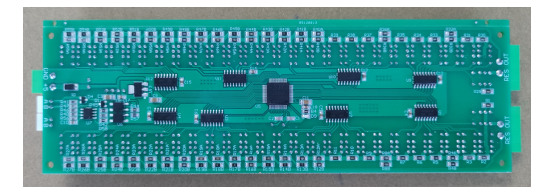

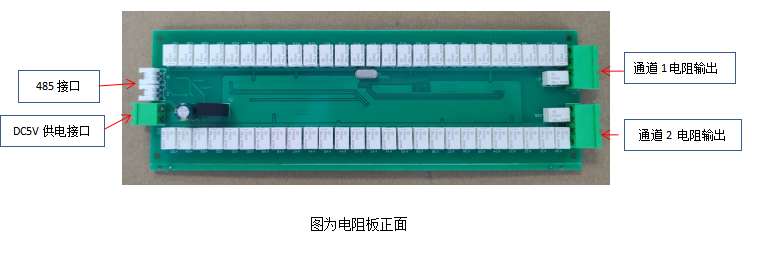

   2.實物說明

六、通訊協議

1、RS485通訊接口，異步半雙工通訊模式。

2、通訊波特率9600bps。

3、數據格式： 8個數據位、無校驗位、1個停止位。

4、報文格式說明：

4.1設置電阻值：

報文格式：設備地址碼 +通道號 + 功能碼 + 數據長度 + 數據高位 + 數據次高位 + 數據次低位  + 數據次位 + CRC低位 + CRC高位

功能碼 ：01H

電阻設置范圍0-3500000Ω

例： 單通道設置

設置設備地址1第1通道電阻值1000Ω

     上位機以16進制發送：01 01 01 04 00 00 03 E8 61 A8

下位機回復文本字符串：OK  表示設定成功

  單通道設置

設置設備地址1第2通道電阻值1234567Ω

     上位機以16進制發送：01 02 01 04 00 12 D6 87 EC 11

  下位機回復文本字符串：OK  表示設定成功

     多通道同時設置

  群發地址：0xFF

設置所有通道電阻值1000Ω

     上位機以16進制發送：FF 01 01 04 00 00 03 E8 EF 60

下位機回復文本字符串：OK  表示設定成功

4.2關閉電阻輸出：

功能碼 ：06H

報文格式：設備地址碼 +通道號 + 功能碼 + 數據長度 + 數據高位 + 數據次高位 + 數據次低位  + 數據次位 + CRC低位 + CRC高位

例：

關閉設備1第1通道電阻

上位機以16進制發送：01 01 06 02 00 00 9D 42

下位機回復文本字符串：OK  表示關閉成功

4.3讀取通道電阻值：

功能碼 ：07H

報文格式：設備地址碼 + 01H + 功能碼 + 02H + 00H + 00H + CRC低位 + CRC高位

例：

讀取設備1雙通道當前電阻值

上位機以16進制發送：01  01  07  02  00  00  9C BE

下位機返回16進制：01 01 22 33 44 00 20 30 40 25 58

數據解析說明：

01----設備地址

01 22 33 44 -----第一通道電阻值  高字節在前 低在后  轉換10進制 =19018564Ω

00 20 30 40 -----第二通道電阻值  高字節在前 低在后  轉換10進制 =2109504Ω

25 58    -----CRC16校驗位

4.4 修改板卡地址：

功能碼 ：11H

報文格式：設備地址碼 + 00H + 功能碼 + 04H + 00H + 00H + 00H + 新地址 +CRC低位 + CRC高位

例：

修改設備1地址為10

上位機以16進制發送：01 00 11 04 00 00 00 0A F3 41    第8個字節0A為新地址

下位機無應答
